　次は風の話です。私の専門は防水で、しかも大学では建築材料学の教員ですので、風とは本来無関係の人間です。ただ防水層にも風による被害が多数出ています。これは何とかしなければならないという状況になりました。これも東工大にいて大変ありがたかったのですが、私の大学院での所属は環境理工学創造専攻というところですが、幸いにも建築の風問題の超専門家、田村哲郎先生がいらっしゃって協力をいただけることになりました。また研究チームを建築学会防水工事運営委員会内に作りましたが、加藤信男さんという東急建設技術研究所の風研究部門のリーダーの方も加わってくれました。風の専門家が二人もいてくれたら、怖いものなしです。安心して研究を進めることができました。
　研究室の側も私ひとりではありません。宮内博之さんとは二人三脚でした。さらに研究初期の頃は、今日もスロバキアから来てくれていますが、バルトコ・ミハエルさん、その後は市川裕一さんが博士課程の学生として参画してくれました。もちろん学会委員会を通して数えられないほどの方々に協力していただきました。このような体制で防水グループの人間が、大胆にも風の問題に取り組んだわけです。

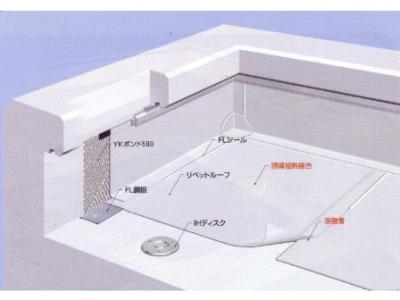

　防水層の機械的固定工法というのは、このスライドのように丸いディスクを下地にファスナーで固定しておき、その上から防水層を張り込むという、ちょっと特殊な工法です。なぜこのような工法が最近伸びているかといいますと、例えば防水層が古くなりますと、これを取り換える必要が出てきます。これが普通の工法ですと、古い防水層を撤去しなければなりません。そうすると廃材が出ます。手間もかかります。いろいろ大変なことが多い。それだったら古い防水層も生かして、さらにその上に新しい防水層を施工すれば、二重の防水層にもなりますから、より安全になります。さらにこの工法では新しい防水層をファスナーで止め付けるだけですから、下地の影響も受けにくいですし、施工も楽です。このようなこともあり、世界的にこういう工法が広まっています。

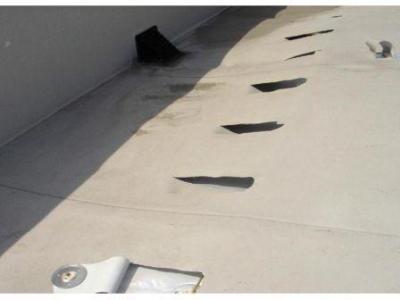

　そこまでは良いのですが、この工法では防水層を所々でしか下地に固定しませんから、風が吹いても大丈夫かということが、素人でも気になるところです。案の定、2004年の台風時に、いくつかの機械的固定工法防水層に被害が出ました。これがその写真です。固定ディスクのところで、防水層が上に吸い上げられ、破れています。もちろん機械的固定工法採用に当たっては、風に対しても風指針等を参照して、きちっと設計されています。ただ設計では鉛直上向きの力しか考えられていません。世界中すべてそうです。しかし写真をみて分かりますように、横に引っ張られた形跡があります。もしかしたら横の方に引っ張られているかも知れないぞということが想像されたわけです。

　それでは固定部にはどうような力が作用するか調べようということになりました。そのため東急建設技術所の風洞をお借りし、乱暴にも実スケールの試験体を入れまして、防水層の挙動観測を行いました。風の専門家からは風洞のサイズに起因する閉塞効果という問題があり、こういう大きい試験体を用いるのは、きちっとした実験ではないぞと言われましたけれど、何せ防水屋ですので現物の方が分かりやすい、ということで風洞の中にいきなり現物を持ち込んでやったわけです（会場笑）。そうすると、やはり横力がありそうだということが分かりました。そこで、やはり本物の建物で調べようということになり、宮古島に実験棟を建てました。

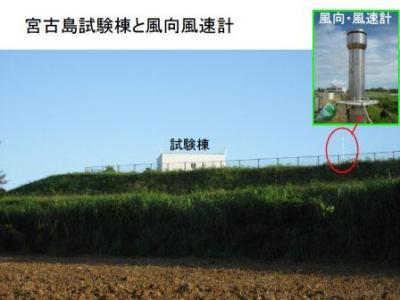

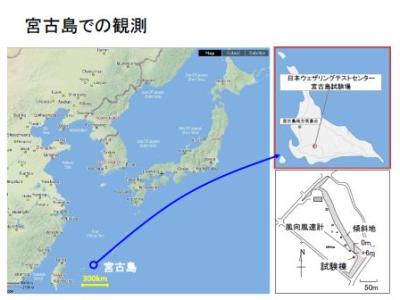

　宮古島は台風銀座です。必ず台風が直撃する。それとたまたまですが、宮古島には日本ウェザリングセンターという屋外暴露試験場があります。我々もよくここを利用させていただくのですが、敷地が広くまだ余裕のあることを知っていましたから、お願いして建物を作らせていただきました。建設には250万円かかり、その年の研究室のお財布はからっぽになってしまいましたが、どうしてもやってみたかったものですから、がんばって作りました。

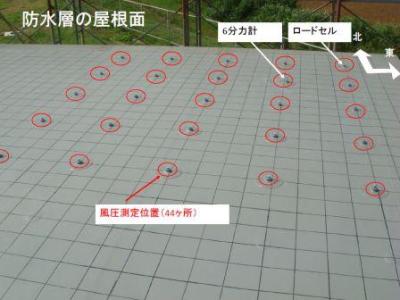

これがその写真です。こういう真四角な建物です。平面は6m× 6m、高さ3mのお豆腐を切ったような形です。このような味もそっけもないような形にしたのは理由があります。建築で通常行う風洞実験では、1/100とか1/500とかいった縮小模型を使います。そうすると実際の建物の細かいところを再現するのは難しいので、すっきりした形にします。我々は逆でありまして、世の中に模型での風洞実験はたくさんありますので、風洞試験の試験体を拡大した建物を作ったわけです。普通とは全く反対のルールで作ったために、このような大型のお豆腐となってしまいました。この屋上に防水層を施工しました。先ほども説明しましたように、固定部には鉛直上向きの力だけでなく、横への力のあることも分かってきましたので、6分力計という横の力も測定できるロードセルを仕込みました。

　このような準備が整い、後は台風を待つだけになり、ひたすら台風の襲来を待ちました。しばらくは台風が来なくてイライラしましたが、2009年の夏に好都合の台風が来てくれました。その時防水層がどのような状態であったかを、ビデオで見てもらいたいと思います。防水層の震えているのが見えると思います。バリバリという音がしていますが雑音ではありません。雨がマイクに当たっている音です。そして台風の時屋上に上がりますと、普段はまっ平らですけれどもこのように上下しているわけです。風速15m/秒でこの位ですから、猛烈な台風ではもっと激しい状態になると思います。実際のこのような状態を見たひとはそうたくさんいないと思います。特にこのようにきちっとビデオ撮影したのは初めてだと思います。

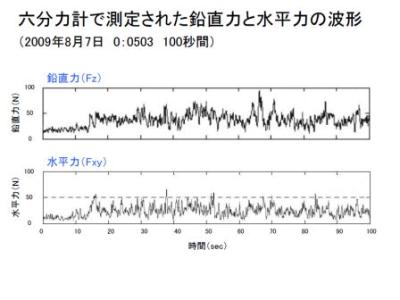

　それではどのようなデータが取れたかです。従前より分かっていましたが、まず上方への吸い上げ力です。台風ですので脈動しています。それと案の定、横方向にもすごい力が観測されました。

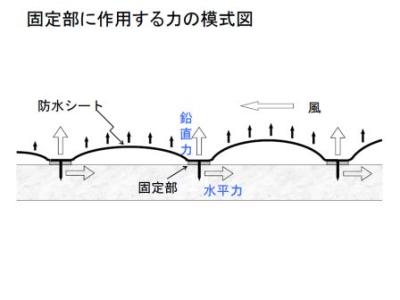

　どうしてこのような力が生じるかですが、冷静に考えてみれば当たり前でありまして、防水屋根というのは飛行機の翼のようなものです。風が吹くと上に持ち上げられます。そして屋根面では縁の方に強い吸い上げ力が作用しており、真ん中の方が低くなっています。これは風の専門家が克明に研究してくださっています。そうすると防水層のように変形しやすい材料では、ふくれる高さが軒先で高く、奥に入ったら低くなります。両者のふくれ高さが違いますので、その分だけ横力が出るわけです。ということで本当に横力の生じていることがわかりました。

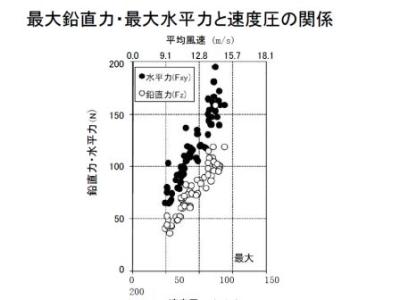

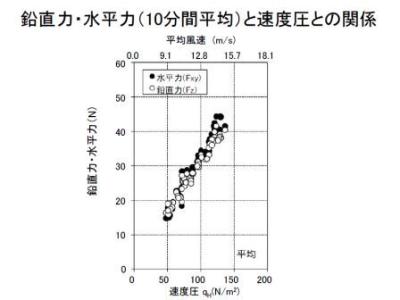

　それではこれがどれくらいの大きさかということです。これは防水層の耐風設計に不可欠の情報です。これを台風が始まってから終わるまでの全データについて調べました。これには加藤さんや研究室の学生さんたちが獅子奮迅の努力をしてくれました。この図は縦軸がロードセルの出力、すなわち固定部に作用する力です。横軸は速度圧がとられています。これは風が強くなると大きくなります。そして白丸が鉛直力で、黒丸が横力です。驚いたことに、鉛直力と横力は同程度であることが分かりました。これは10分間の平均で整理したものですけれども、これを最大値で整理してみると、何と横力の方が大きい。今まで、我々は吸い上げ力だけに対して設計していましたけれども、実は横力に対しても設計しなければならないということが分かったわけです。現在は横力に対する設計は全くしていませんから、先ほどの被害写真のように、ちゃんと設計したつもりだったけれども、損傷を受けたということも納得がゆきます。まだまだ知らないことはたくさんあるということが、明らかになったわけです。
　この研究を通しても、大切なことを学ぶことができました。我々は防水が専門ですので、風の専門家の方が指針や計算規準を作ってくれますと、それらにすっかり頼って設計するわけです。しかしちょっと横力があるのではないかと思って、実際にやってみましたら、むしろ横力の方が大きいということが分かったわけです。ですから、「気になったらやってみる」ということを教訓として学びました。
　この研究はカナダとアメリカのグループが以前から研究を進めていました。有名なハリケーンがあるからです。特にカナダ建築研究所のバスカラングループが先行していまして、大きな防水層の耐風試験装置を作って実験をしています。現在のカナダ規格にはその成果が反映されています。ただ鉛直力しか考えられていませんから、横力が入っておりません。昨年の国際会議で、宮内さん、加藤さんに横力の存在を発表してもらいました。これで我々のチームはバスカラングループを完全に追い越しましたので、後はもう水をあけるだけだと思っていたのですけれども、逆にバスカラングループから共同研究を持ち出されてしまいました。敵もさるものです。私もこれ以上無理に競争する必要もないし、一緒にやれば楽しいこともあるかなと思いましたので、共同で研究を進めることにしました。先月も宮内さんが日本から６分力計をもって、バスカラングループの実験の応援に行ってきてくれました。今、この研究は非常に活性化しているところです。
